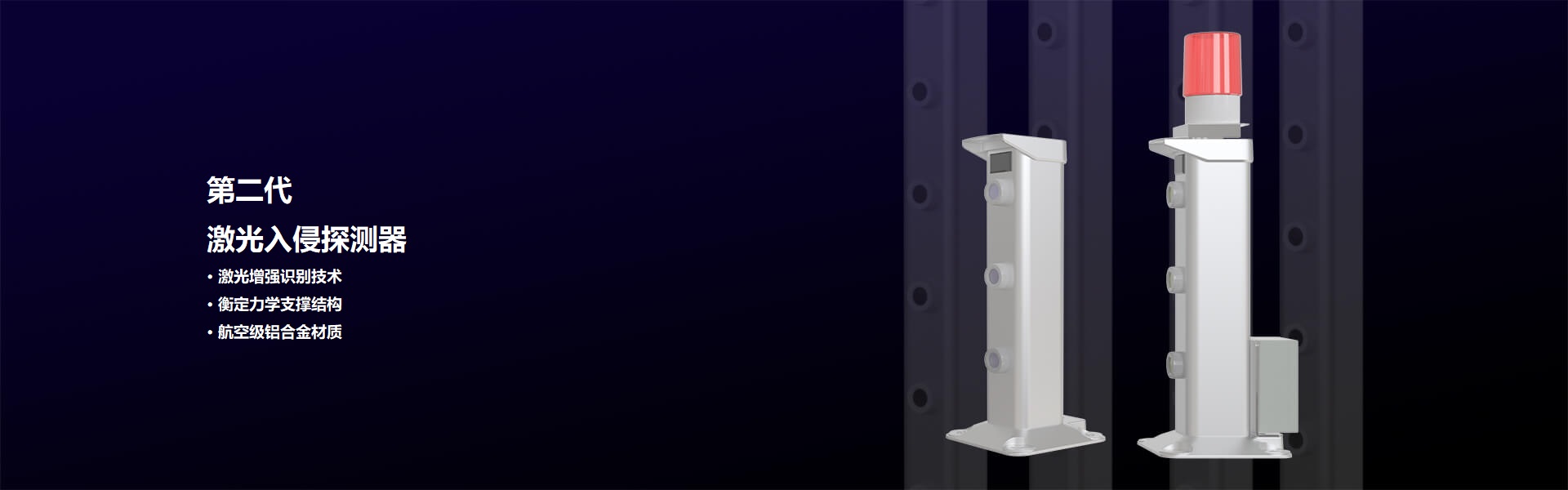

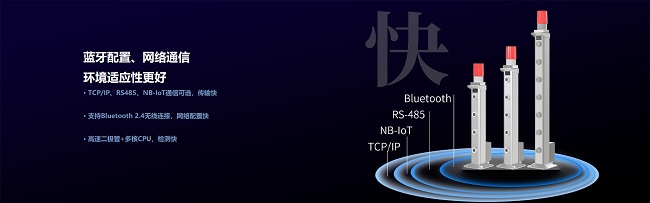

产品技术参数
电源电压： DC9～30V/AC9～20V
工作电流： 90～300mA
工作温度：－25℃～70℃
工作湿度：≤95%RH
室外警戒距离：0～500m
报警方式：相邻1、2、3、4光束遮挡模式可调
报警输出：常闭、常开可选；触点容量AC125V/0.5A、DC24V/1A max

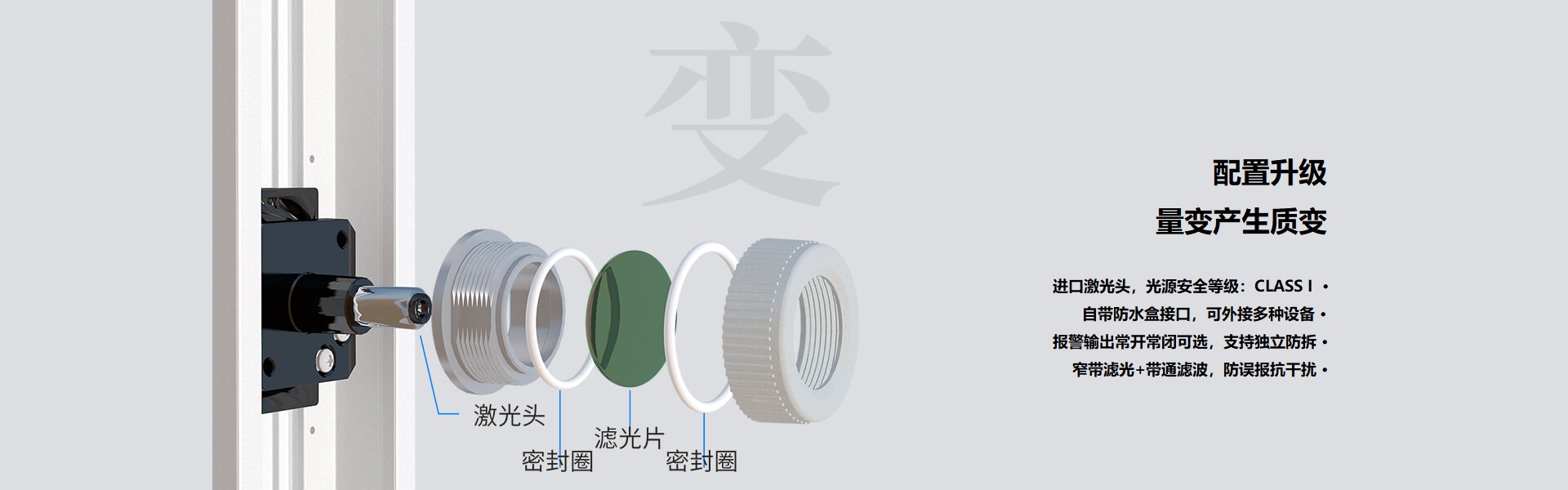

激光波长：660nm（可见）、980nm（不可见）
激光光源等级：ClassⅠ
MTBF：＞150000小时
两个光束间的距离：15cm
发射器发散角度：＜8′
接收器接收角度：＞10°
光轴调整角度：水平±15° ；垂直±15°
响应时间：50ms/100ms/300ms/700ms可调
报警时间：1.5s
射束频率：每一光束有唯一频率

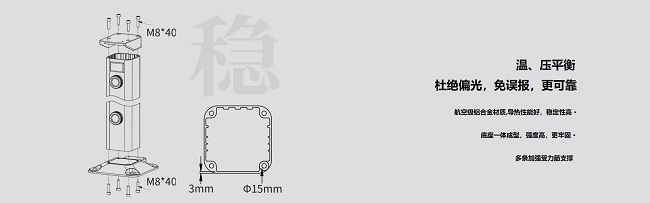

材质：壳体:铝合金；中心支撑柱:铝合金；底座:压铸铝;帽檐:压铸铝
防护等级：IP65
安装位置：室内/室外，墙体/杆柱安装

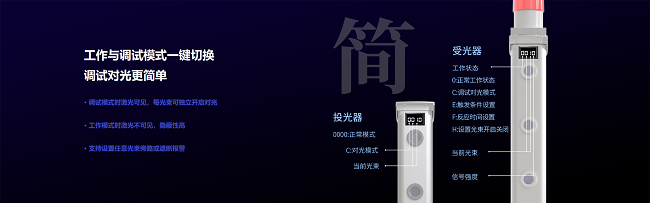

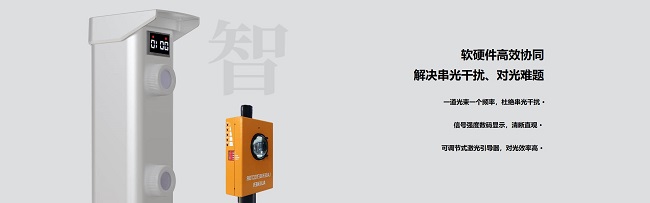

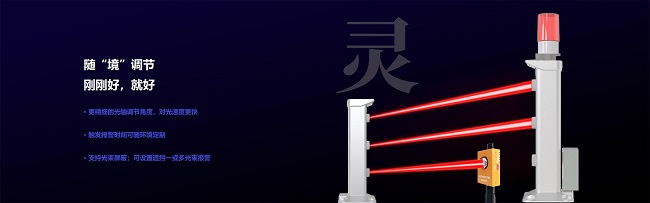

第二代激光入侵探测器使用说明书2020.09.16 一、产品简介 激光对射属于主动入侵探测器类，设备主要由激光发射器和激光接收器组成。发射器向接收器发射单束或多束经过调制的激光光束，方向性好，相位一致，形成单束或者多束激光警戒线。设备采用遮挡激光光束的方式，实现报警功能。 激光对射具有探测精度高、探测距离远、响应速度快、稳定安全等优点，被广泛应用于军事防御、工业制造、交通安全等领域。 二、产品安装尺寸示意图 第二代激光入侵探测器使用说明书 三、产品功能特点 1、采用四位数码管显示，可实时显示每一光束信号的微小变化，调试简单方便。 2、支持智能变频技术，每一光束都有唯一的发射和接收频率，有效解决光束串光干扰问题。 3、支持报警模式设置，可以设置遮挡任意一光束、相邻两光束或相邻多光束报警，适用于各种环境应用。 4、支持光束开启和关闭功能，每一光束都可以单独开启或关闭。 5、支持工作模式与调试对光模式切换，优化对光时的复杂操作。 6、采用可见激光光源设计，更易对光。（可见光版本） 7、精选进口原装激光头，使用寿命＞15万小时。 8、激光光源等级为ClassⅠ，在正常情况下，不会使眼睛受到有危害的光学辐射。 9、激光穿透更强，可有效抑制风、霜、雨、雪、雾等恶劣自然环境的干扰，稳定性更好。 10、每一光束均支持上下、左右角度调整；光轴调整角度：水平±15°、垂直±15°。 11、标配支架配件，可安装红外摄像机、报警灯及探照灯等设备。 12、每束光间距15cm，有效降低误报和漏报(可根据需求定制光束间距)。 13、报警触发响应时间50ms/100ms/300ms/700ms可调(可根据需求定制报警触发响应时间)。 五、产品使用说明 1、产品布局 第二代激光入侵探测器使用说明书 （1)、上下光轴调节按钮：激光发射器上下光轴的角度由上下光轴调节旋钮调节，上下光轴的角度调节范围为±15°。 (2)、左右光轴调节按钮：激光发射器左右光轴的角度由左右光轴调节旋钮调节，左右光轴的角度调节范围为±15°。 (3)、第1～第N光束：表示激光光束1～12（根据产品实际光束决定）。 (4)、状态显示：为激光对射工作状态下的状态显示，该显示区为LED及数码管显示。 (5)、功能调节按钮：为激光对射的功能设置按键，可设置激光对射的工作模式、 调试对光模式等功能。 2、LED灯及数码显示说明 (1)、发射器数码管显示及LED灯说明： 发射器数码管显示：为发射器工作状态或调试对光模式时的参数显示。 注：发射器通电约30分钟后，数码管会自动熄灭，不影响其功能。 第二代激光入侵探测器使用说明书 第二代激光入侵探测器使用说明书 发射器LED灯说明：发射器LED灯为按键指示灯（绿灯），同步“功能调节按钮”操作，当按下“功能调节按钮”时，按键指示灯（绿灯）亮。 (2)、接收器数码管显示及LED灯说明： 接收器数码管显示：为接收器工作状态、调试对光模式或其它模式等参数显示。 注：接收器通电约30分钟后，数码管会自动熄灭，不影响其功能。若触发报警，数码管再次点亮。 第二代激光入侵探测器使用说明书 第二代激光入侵探测器使用说明书 接收器灯说明：接收器灯分为按键指示灯（绿灯）和报警指示灯（两红灯）； 按键指示灯（绿灯）：同步功能调节按钮操作，当按下功能调节按钮时，按键指示灯（绿灯）亮。 报警指示灯（两个红灯）：在正常工作状态下无任何显示，当激光光束有遮挡但未达到触发报警条件时，ED灯（两个红灯）闪烁，此时设备不报警；当激光光束有遮挡并达到触发报警条件时，LED灯（两个红灯）常亮，此时设备报警。 六、接线说明 第二代激光入侵探测器使用说明书 （1）发射器接线 发射器尾线为两芯线：棕线为电源正极；蓝线为电源负极。 （2）接收器接线 接收器尾线为7芯线：红线为电源正极；黑线为电源负极；绿线为信号公共端；蓝线为常闭输出点；黄线为常开输出点；棕线和白线为外接警号延长线，警号延长线从设备底部引到设备顶部线序对应关系如下图： 第二代激光入侵探测器使用说明书 七、产品安装说明 |        |
