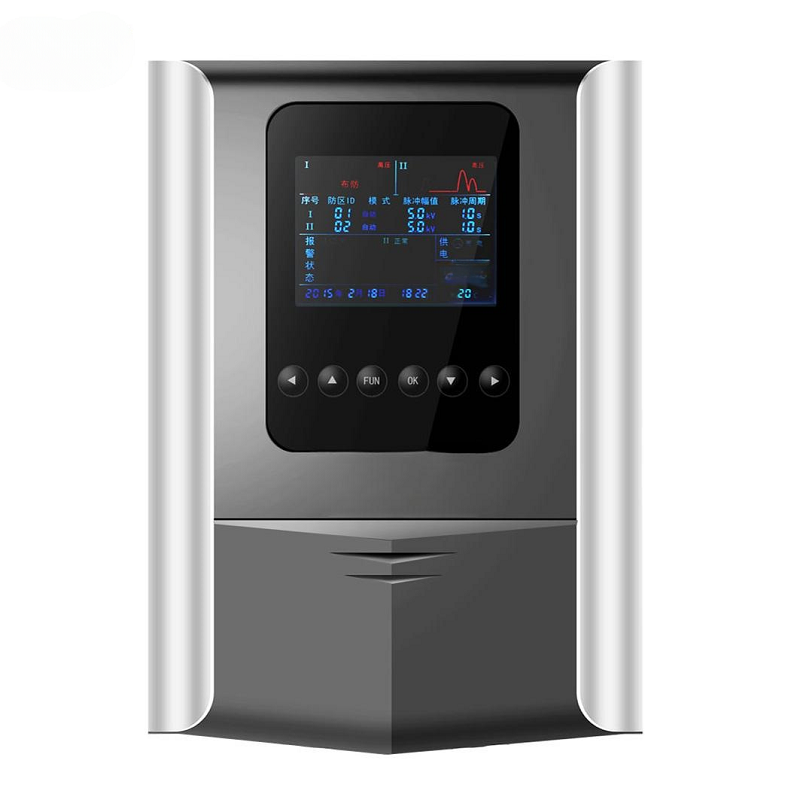

脉冲电子围栏主机(单防区)
  • 脉冲电子围栏主机(单防区)
  • 脉冲电子围栏主机(单防区)

电子围栏产品技术参数:

供电电源

采用电源适配器供电,电源适配器参数为:

输入:AC100V-240V 50Hz;

输出:DC18V  2A

输出参数

●输出高压峰值:5KV~10KV

●输出低压峰值:700~1000V

●脉冲电流峰值:<10A

●脉冲持续时间:≤0.1s

●脉冲间隔时间:1s

●单个脉冲输出最大电量:2.5mC

●单个脉冲输出最大能量:≤5.0J

●系统功耗:<5W

产品结构尺寸


脉冲电子围栏产品型号:LD-S4

脉冲电子围栏产品特性:

●LCD屏显示画面简洁、美观、齐全,直观明了;;

●LCD显示主机的工作状态:脉冲波形显示、脉冲周期、脉冲幅值大小、报警状态显示等信息,客户使用相当方便。

●差分电压输出技术:每条线上有电压,相临两线之间有压差。

●可以通过主机控制面板修改主机参数设置:防区ID、高低压转换,充分满足客户需求。

●短路、断线、故障报警。

●短路、断线报警延时可以自由设定,最快可以设置1s,最慢可设置到60s,且误报率非常低。

●防水型外壳及向下出线外观设计导引行业发展。

●RS485总线控制、键盘控制器、网络型电子围栏通讯,PC软件、网络管理软件等多种远程集中管理方案,通讯非常稳定,多个防区互联时报警响应非常快。

●DC12V及常开/常闭干接点报警输出,DC12V报警输出口能直接驱动2个12伏报警设备,开关量输出可和多种现代安防产品配套使用。●布撤防设置:

可以通过键盘控制器或者PC机软件对主机进行布撤防设置;

●主机接口设计,强弱电分开走线,人性化的接口,跟传统主机相比,大大节省了客户施工安装时间。

●围栏主机功耗非常低,当外接220伏市电停电后,电池续航能达到8个小时以上


脉冲电子围栏接地说明

1、脉冲电子围栏接地方法:根据接地性质,需要将避雷接地与前端脉冲主机高压接地分别各用一个接地体(或者接地桩),且两个接地体之间相隔距离必须≥10米。

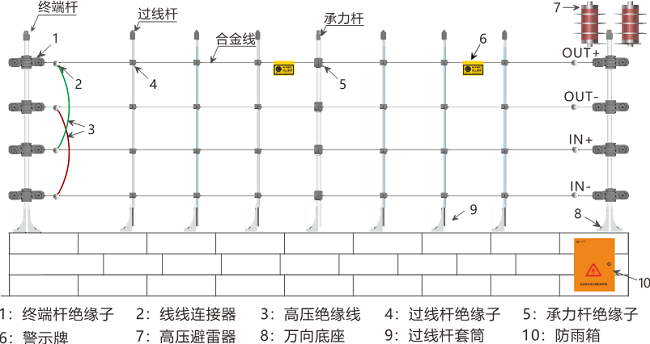

2、避雷器应先通过自身的螺母固定在避雷器安装支架上面,避雷器通常安装在脉冲主机的上方,也可安装在墙体上,每一个防区必须安装2个避雷器。

3、接地体(或者接地桩)材料尺寸要求:尺寸标准:≥50×50×5×1500mm(有Φ10mm以上的接地螺栓或孔)标准镀锌接地角铁(材料规格符合GB/T7946-2015《脉冲电子围栏及其安装和安全运行》要求)。

4、接地体(或者接地桩)安装要求:垂直打入地下,接地体与避雷器支架、脉冲主机防雨箱接地端可靠连接,接地电阻<10Ω(测试设备为1000MΩ兆欧表),不够时可加入降阻剂(降阻剂主要作用:降低周围土壤电阻率)。

脉冲电子围栏主机调试与报警试验

1、通电前检查

当电子围栏全部安装完成后,应进行一次全面检查。检查杆体是否装牢,绝缘子的位置是否正确,导线架设是否正常;地线的接地电阻是否满足要求;检查高压绝缘导线的连接是否正确,确认接线正确后,并确认所有人员已经离开周界围栏。

2、打开主机电源开关,主机开机

开机后,进行高压布防,主机有较强的脉冲声发出。进行低压布防,声音明显变小。

在高、低压布撤防状态,主机的LCD液晶屏有对应的显示。

高、低布防状态,主机没有报警提示且无报警输出,表示系统运行正常。

3、报警试验

1、短路报警:用高压绝缘线短接任意相邻两线或对地对接,3秒后,脉冲主机提示短路报警;消除触发源后,报警复位,脉冲主机恢复正常。

2、断线报警:拔掉任意一根接线柱上的绝缘线,3秒后,脉冲主机提示断线报警;消除触发源后,报警复位,脉冲主机恢复正常。

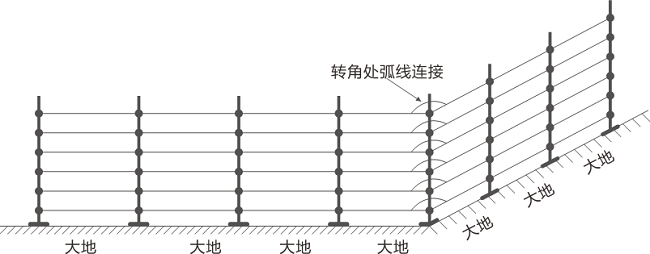

电子围栏安装方案图,落地式安装

落地式安装,前端围栏直接架设在地面上,安装高度不低于1.8米,线制不少于12线。考虑到设备和人身安全,要求在落地式电子围的一侧或两侧,安装一般不低于1.2m的防护墙或围墙。其间的净空距离应不小于1m。使落地式电子围栏正常工作部位处于一个公众通常难以接近的封闭区域内。



电子围栏安装方案图,附属式安装

附属式安装,主要用在有较高安全级要求而不消耗外围土地的场合,对现有围墙有三点要求。一是围墙应有足够的牢度,能承受电子围栏

的张力和压力。二是围墙的高度应不低于2m。三是围墙的网孔必须小于50mm,以免人手伸入,触及附属在墙内侧的电子围栏。

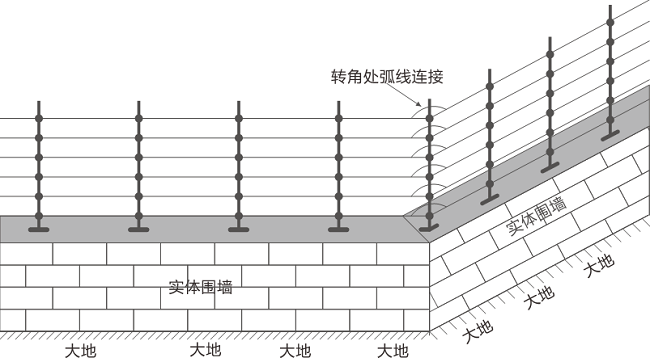

电子围栏安装方案图,墙顶式安装

墙顶式安装,目前较为普及,架设在现有围墙的顶部上方,可以垂直安装也可以倾斜角度安装。围墙的高度应在2m以上。电子围栏最上面一根线离围墙的间距>750mm,最下面一根线离墙顶的间距为150mm±20mm。
